Que đo mức nhiên liệu

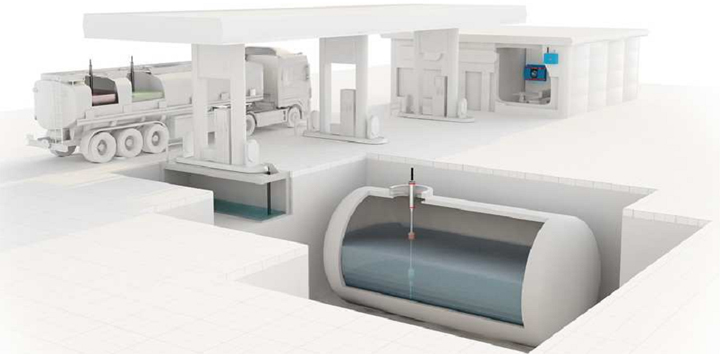

Que do mức dùng để đo mức của các sản phẩm từ dầu mỏ (xăng dầu, các chất hóa lỏng từ dầu khí), do mức nước, nhiệt độ trong bồn ở các trạm xăng dầu.

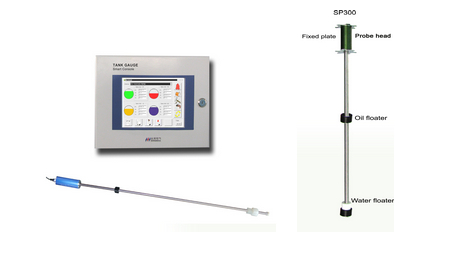

Que đo bồn được thiết kế với 2 phao đo từ tính(1 phao đo mực nhiên liệu, 1 phao đo mực nước). Tại mỗi bồn nhiên liệu được trang bị 1 que đo để kiểm soát số lượng nhiên liệu trong bồn. Các que đo này sẽ được kết nối với thiết bị điều khiển trung tâm

Đặc tính kỹ thuật

Que do áp dụng cho loại nhiên liệu:

• Gasoline
• Diesel
• Kerosene
• Ethanol Gasoline
• Bio Diesel
• Water

Dữ liệu đo gồm:

• Mức nhiên liệu
• Mức nước
• Nhiệt độ
• Kho chứa sản phẩm

Tính năng, đặc điểm:

- Dữ liệu que đo được truyền về màn hình hiển thị với thời gian thực, bao gồm mức nhiên liệu hiện tại, mức nước, nhiệt độ…..

- 5 điểm cảm biến nhiệt  cho phép đo một cách chính xác nhiệt độ trong bồn và phát hiện được hiện tượng rò rỉ.

- Công nghệ truyền tín hiệu số có điểm nổi bật đáng chú ý hơn so với truyền tín hiệu truyền thống, đặc biệt là về khả năng chống gián đoạn cao, tăng khoảng cách kết nối lên tới 500m và tính bảo mật cao hơn.

- Kết nối với CBX có thể phát hiện rò rỉ  nhiên liệu, tĩnh ở mức 0.38 lit/giờ và rò rỉ động ở mức 0.76 lit/giờ. Có thể cài đặt chương trình phát hiện rò rỉ nhiên liệu này hàng ngày, hàng tuần , hàng tháng hoặc hàng năm.

Tham số kỹ thuật:

• Power supply                                                DC12V
• Precision                                                       +/- 0.5mm
• Repeatability                                                 +/- 0.2mm
• Resolution                                                     0.01mm
• Temperature accuracy                                 0.0625 centigrade
• Temperature range                                      -40 to 60 centigrade
• Measure range                                              20mm to 4000mm
• Temperature sensors                                   5 points
• Maximum communication distance            500m
• Communication                                             RS485
• Intrinsic safety parameter
• Power port: Ui-15V, Ii=400mA, Pi-1.2W, Ci=4.85uF, Li=0
• Signal port: Ui=7.14V, Ii=147mA, Pi=0.26W, Ci=0, Li=0
• Associated apparatus                               GSB03 intrinsic safety barrier
• Explosion proof grade                               [Exia] II AT 4
• Definition of wires

           Blue            Power
           Brown         RS485A
           White          RS485B
           Black           GND

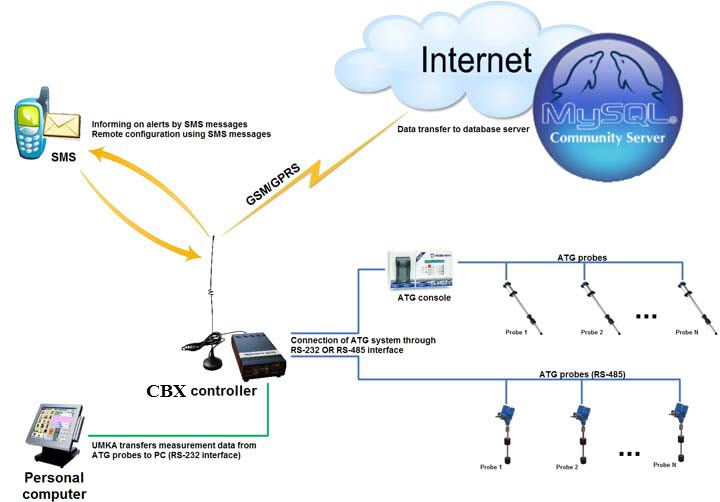

Sơ đồ kết nối

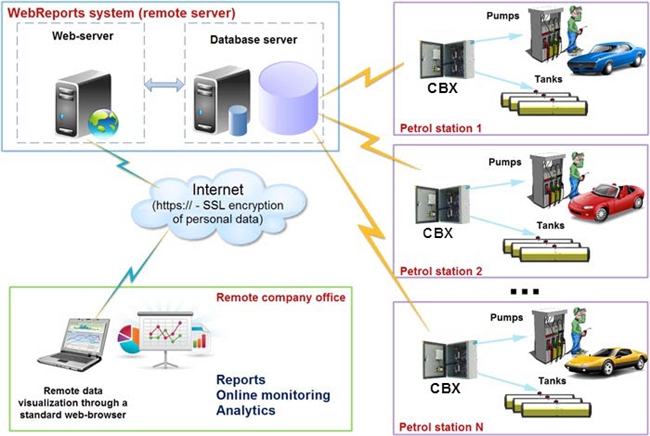

Que đo được kết nối trực tiếp với bộ điều khiển trung tâm CBX, tại đó có màn hình hiển thì dữ liệu của que đo. Bộ điều khiển hiển thị trung tâm CBX có các cổng kết nối tới PC hoặc intertnet phục vụ cho việc quản lý và kiểm soát tại chỗ, từ xa.
